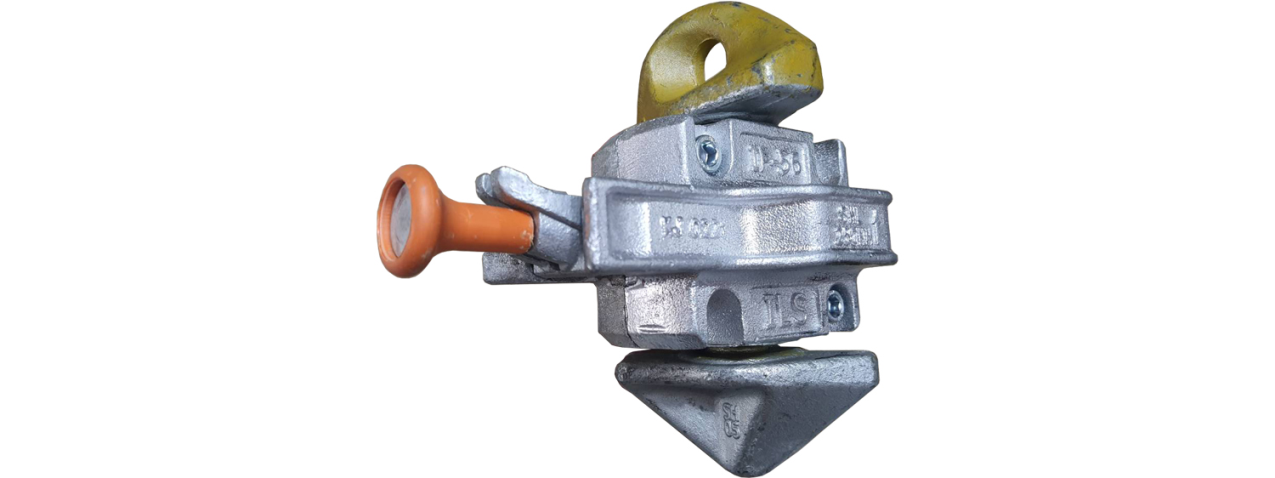

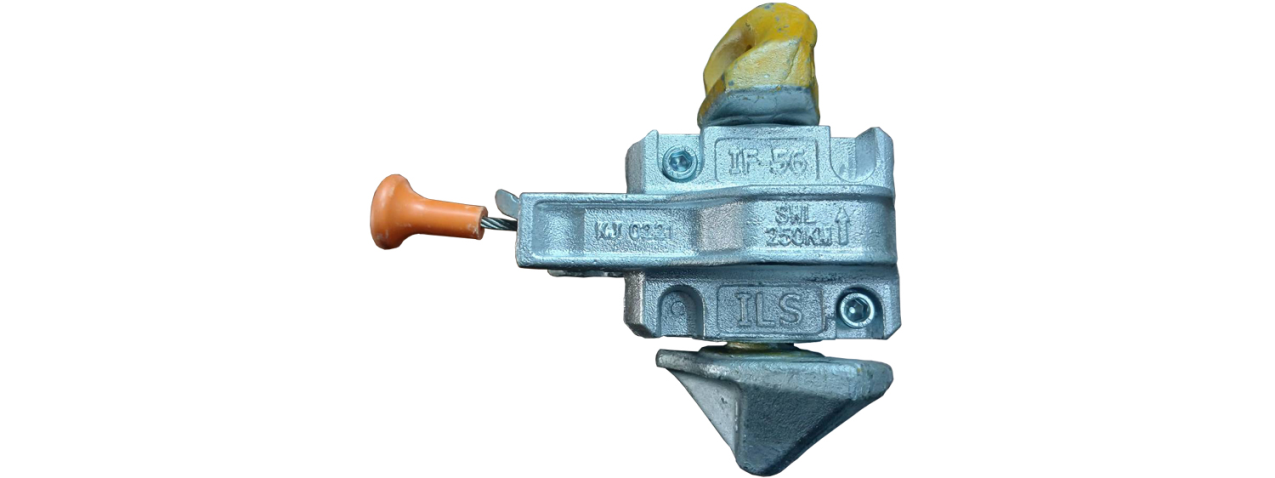

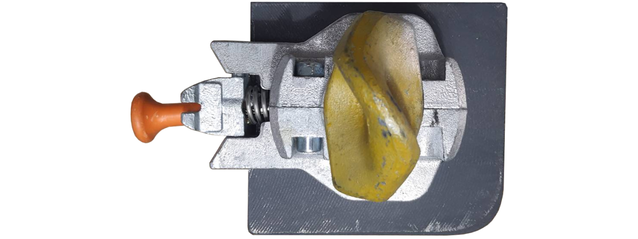

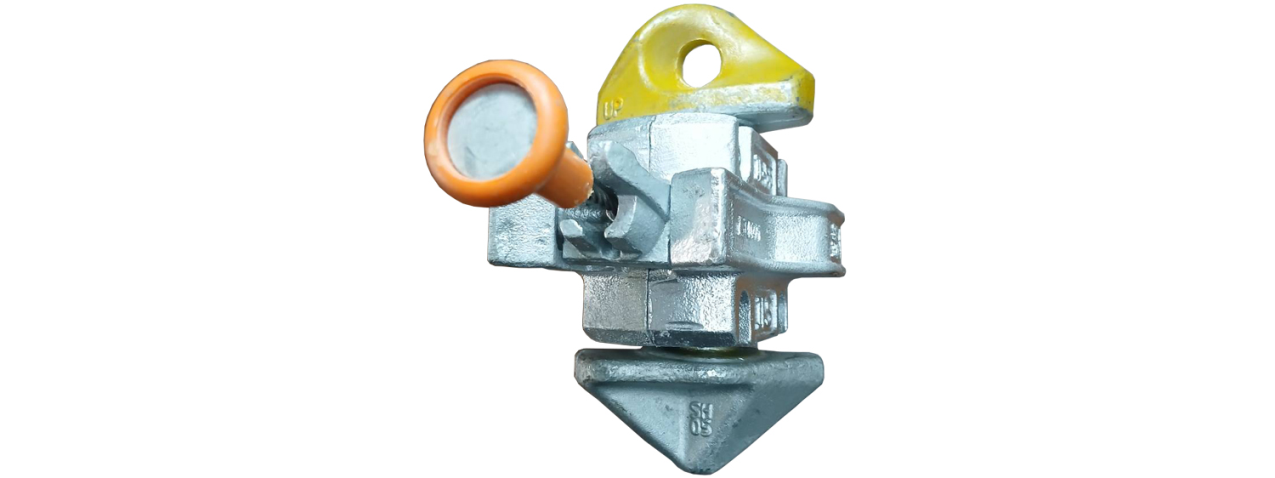

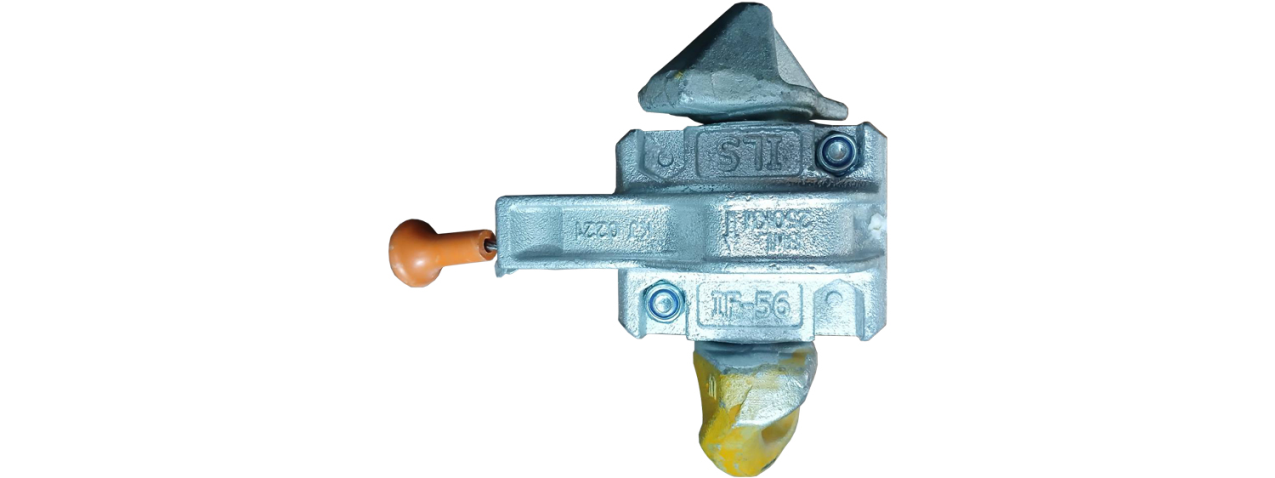

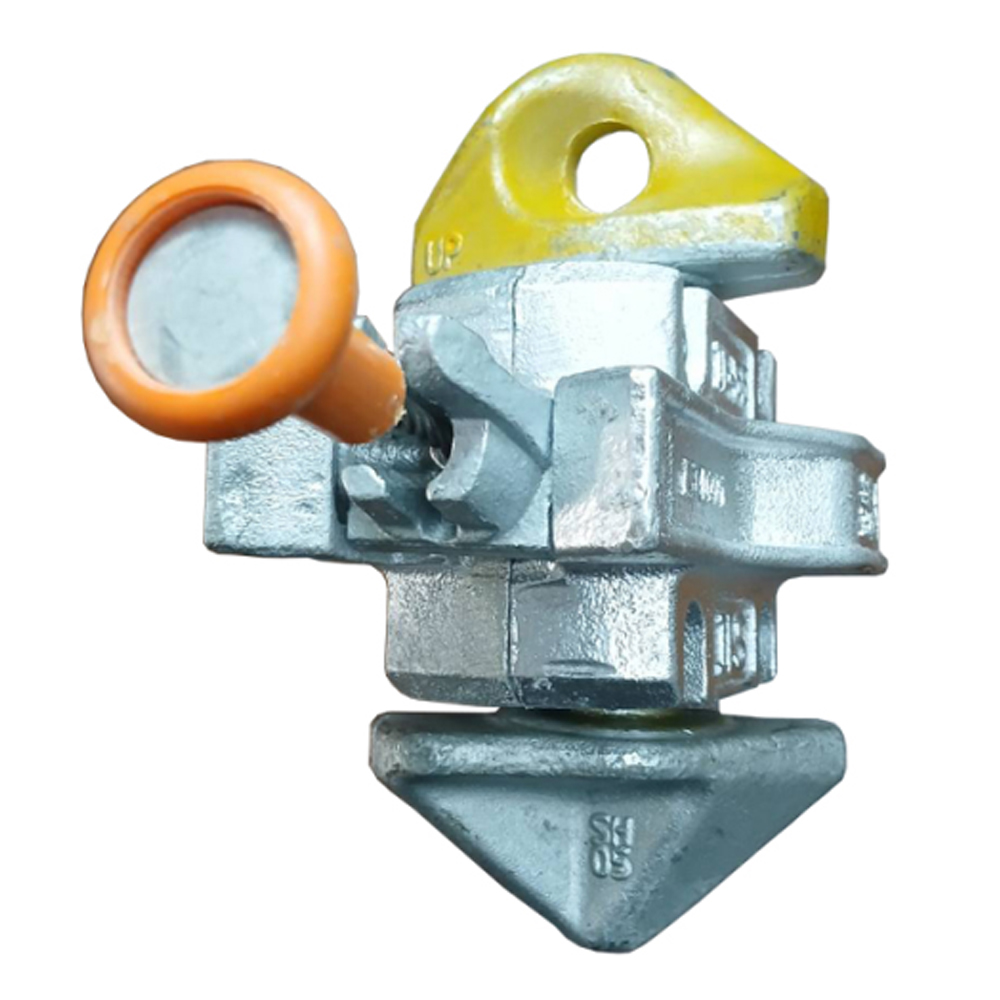

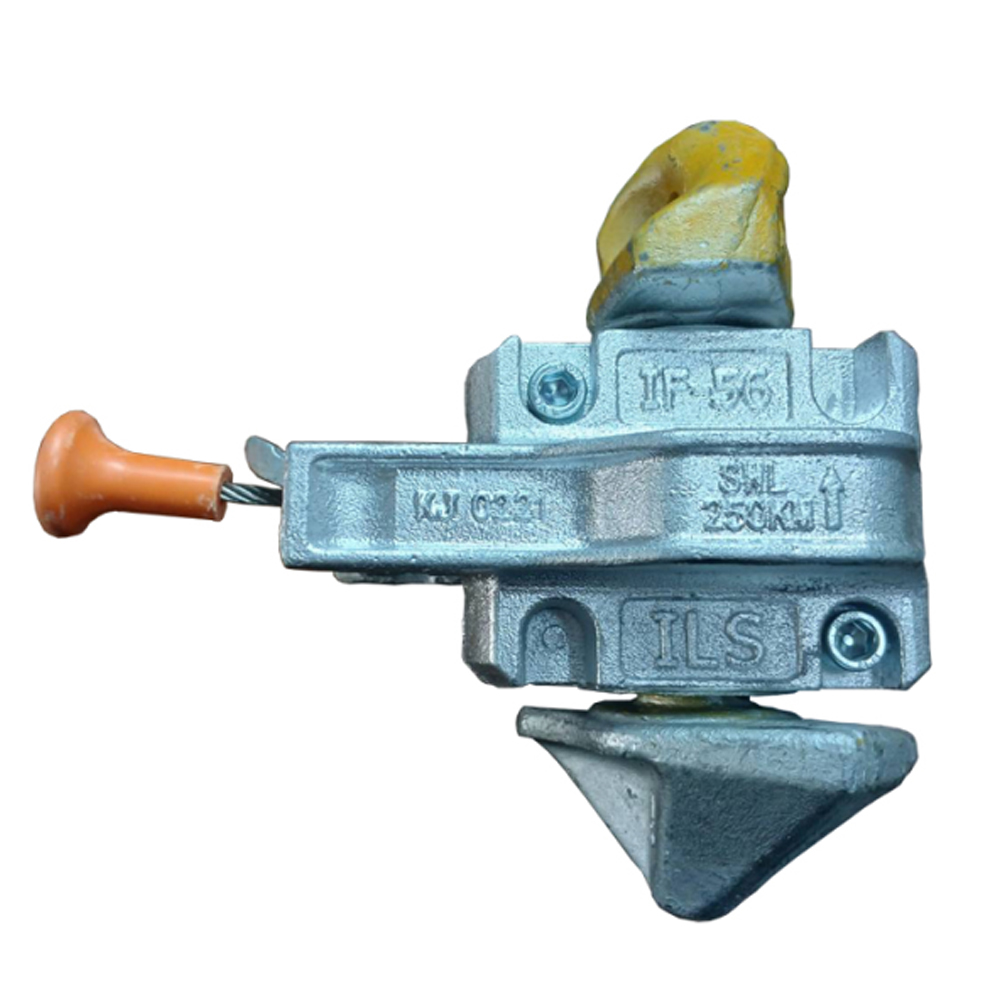

PRODUCT : SINGLE HANDLE SEMI-AUTOMATIC TWIST LOCK
Application: Inter-layer Container Securing on Deck / Vessel Stacking System
Single Handle Semi-Automatic Twist lock คือสลักบิดล็อกตู้คอนเทนเนอร์แบบกึ่งอัตโนมัติชนิดด้ามจับเดี่ยว ออกแบบมาสำหรับใช้ล็อกยึดระหว่างชั้นตู้คอนเทนเนอร์บนดาดฟ้าเรือเดินสมุทร เพื่อความปลอดภัยขั้นสูงในระบบขนส่งโลจิสติกส์ทางทะเล
ระบบกึ่งอัตโนมัติช่วยเพิ่มความสะดวกสูงสุด โดยหัวล็อกจะทำการสปริงตัวล็อกเข้ากับเบ้ามุมตู้ (Corner Casting) โดยอัตโนมัติเมื่อยกลงประกบทับ และเมื่อต้องการปลดล็อก เจ้าหน้าที่สามารถใช้แรงดึงที่สายสลิงสลัก (Wire Rope Handle) เพื่อเปิดล็อกได้อย่างรวดเร็วและปลอดภัยจากระยะไกล

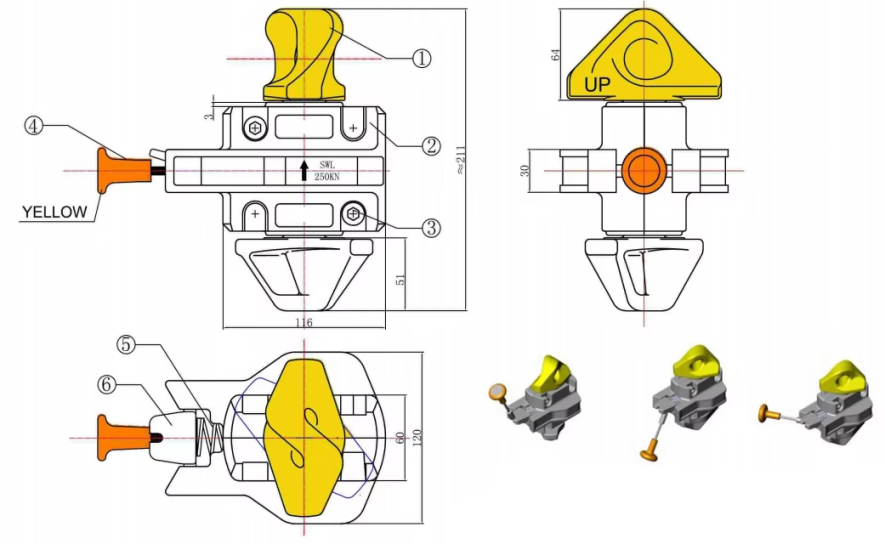

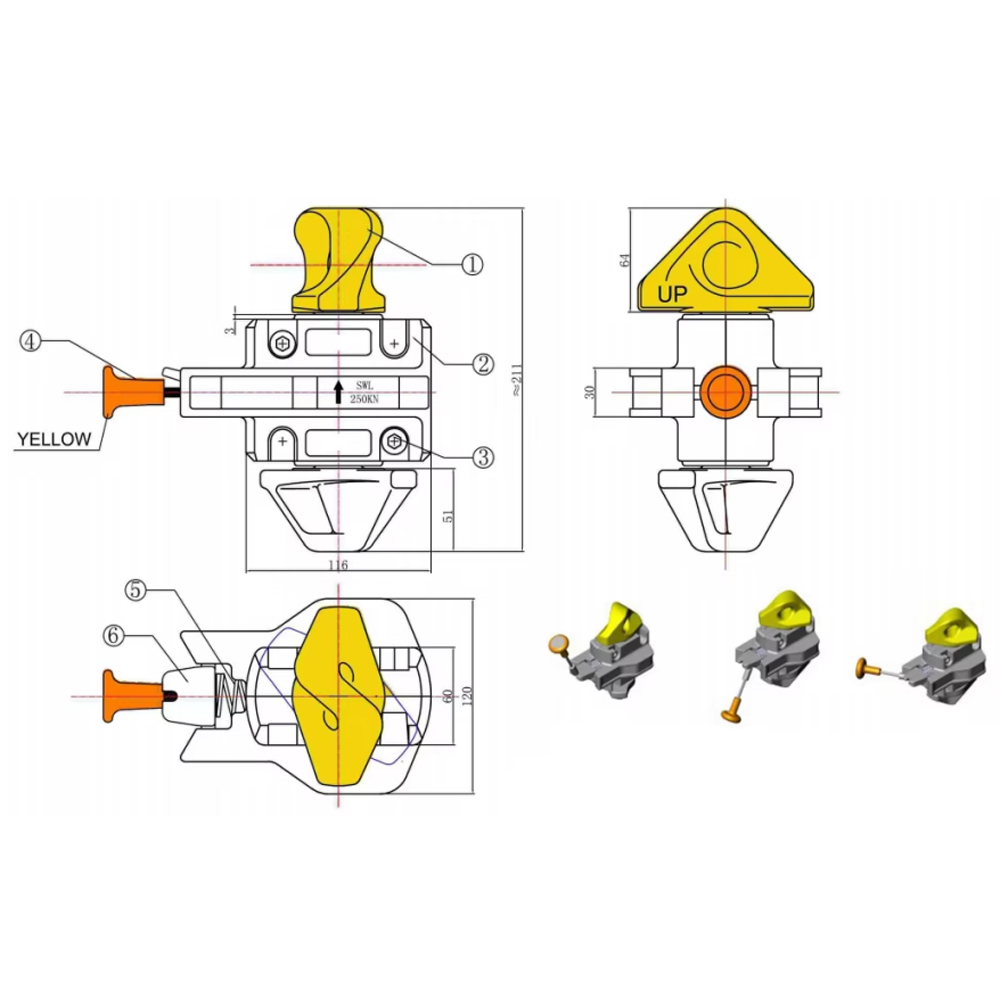

Technical Specifications (Dimensions)
| รหัสสินค้า (Marking Model) |
T-5 |
| ความกว้างส่วนหัวกรวยล็อก (Cone Width) |
101.5 mm |
| ความกว้างระนาบฐานล็อก (Housing Guide Width) |
72.5 mm |
| ความยาวจานแผ่นฐานกลาง (Flange Length) |
150 mm |
| ความหนาของแผ่นจานกลาง (Flange Thickness) |
28 mm |
| ความสูงกรวยล็อกด้านบน (Upper Cone Height) |
55 mm |
| ความสูงกรวยล็อกด้านล่าง (Lower Cone Height) |
56 mm |
| ระยะบ่าล็อกมุมเฉียง (Cone Chamfer Step) |
28.5 mm |
| รูปแบบระบบปลดล็อก (Handle Type) |
Single Wire Rope Handle (สายเคเบิลสลิงดึงสลักเดี่ยว) |
| แรงดึงขาดขั้นต่ำ (Min. Breaking Load) |
Tension: 500 kN / Shear: 420 kN / Compression: 2000 kN |
| วัสดุผลิต (Material) |
High Tensile Cast Steel / Forged Steel Cone (เหล็กหล่อเหนียวรับแรงอัดสูง) |
| การเคลือบผิว (Surface Treatment) |
Hot Dip Galvanized (ชุบสังกะสีจุ่มร้อนหนากันสนิมสมบูรณ์แบบ) |
