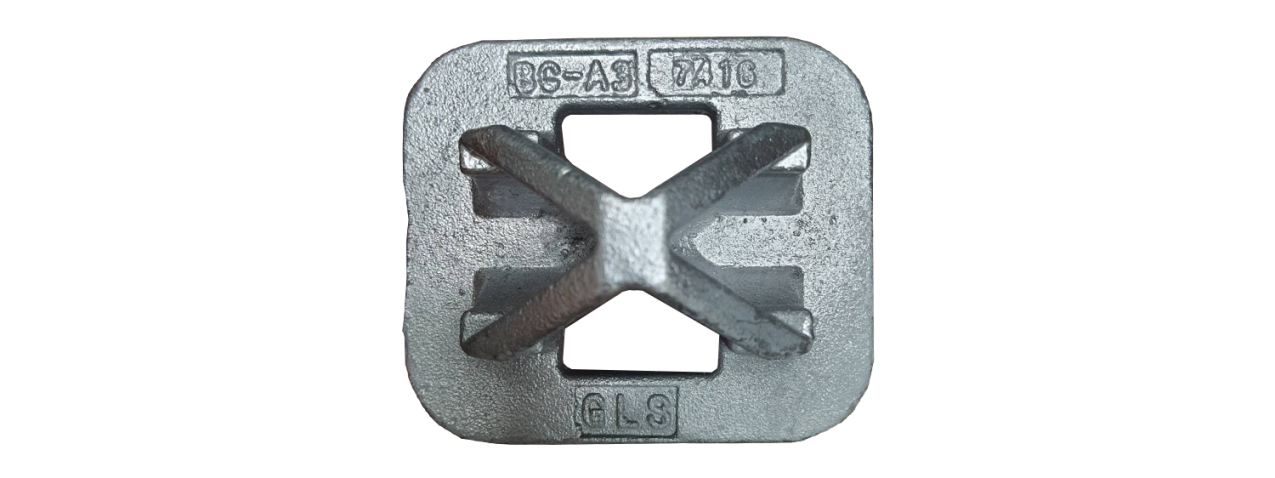

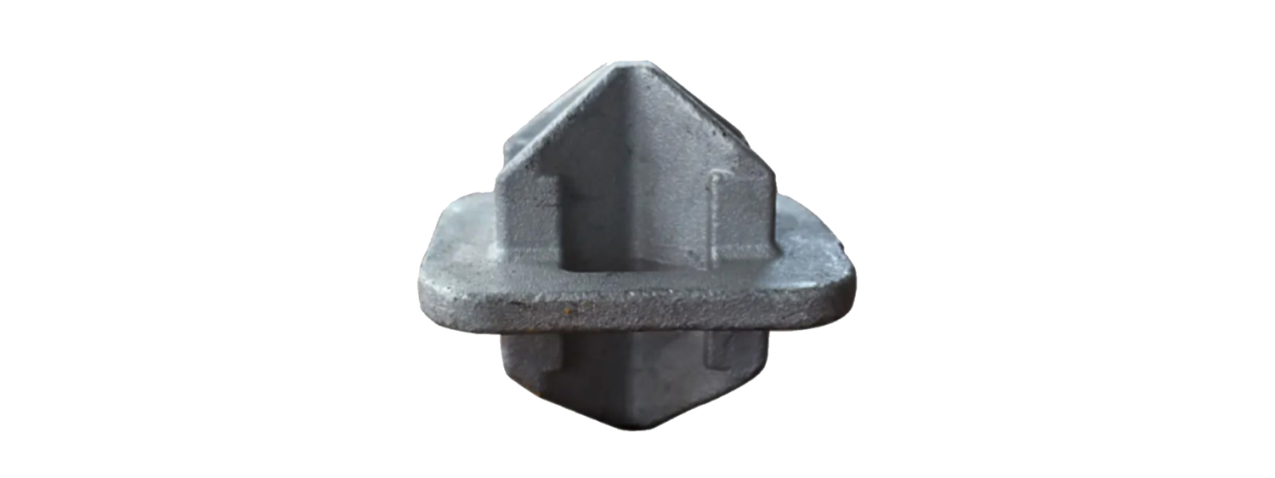

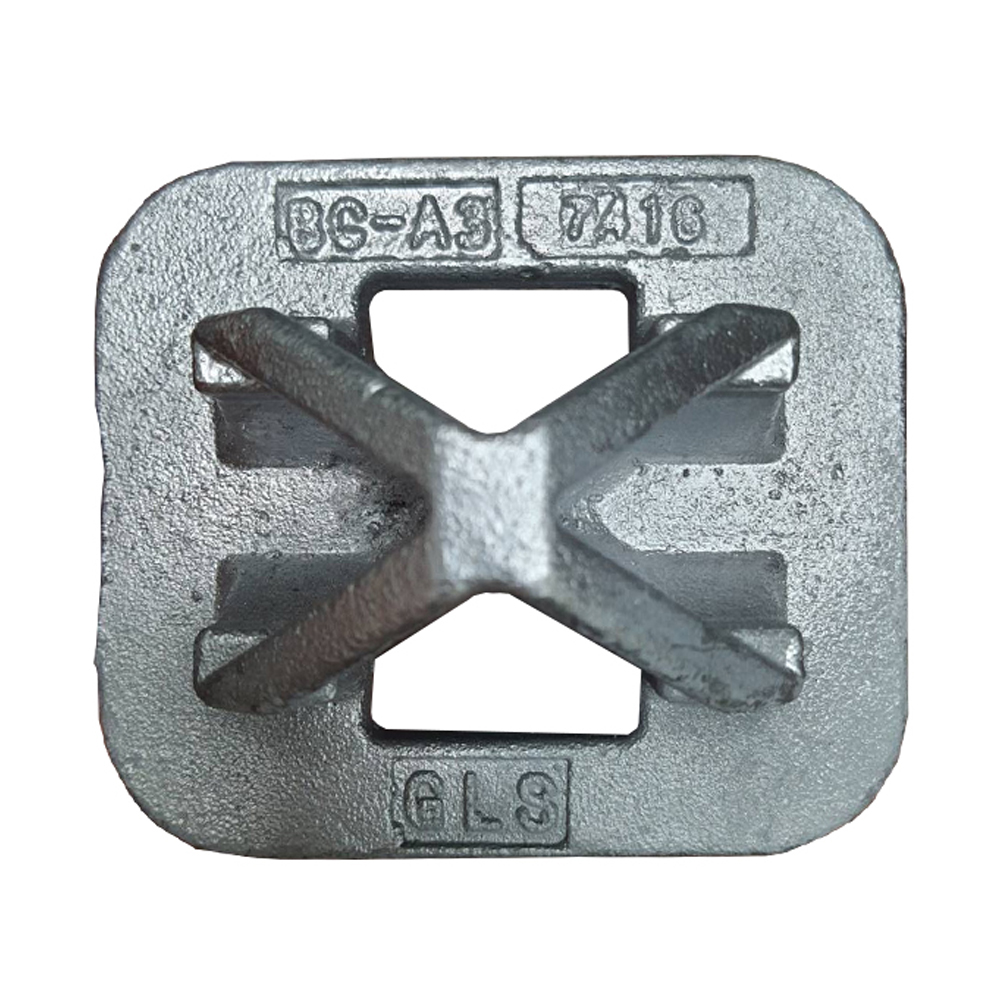

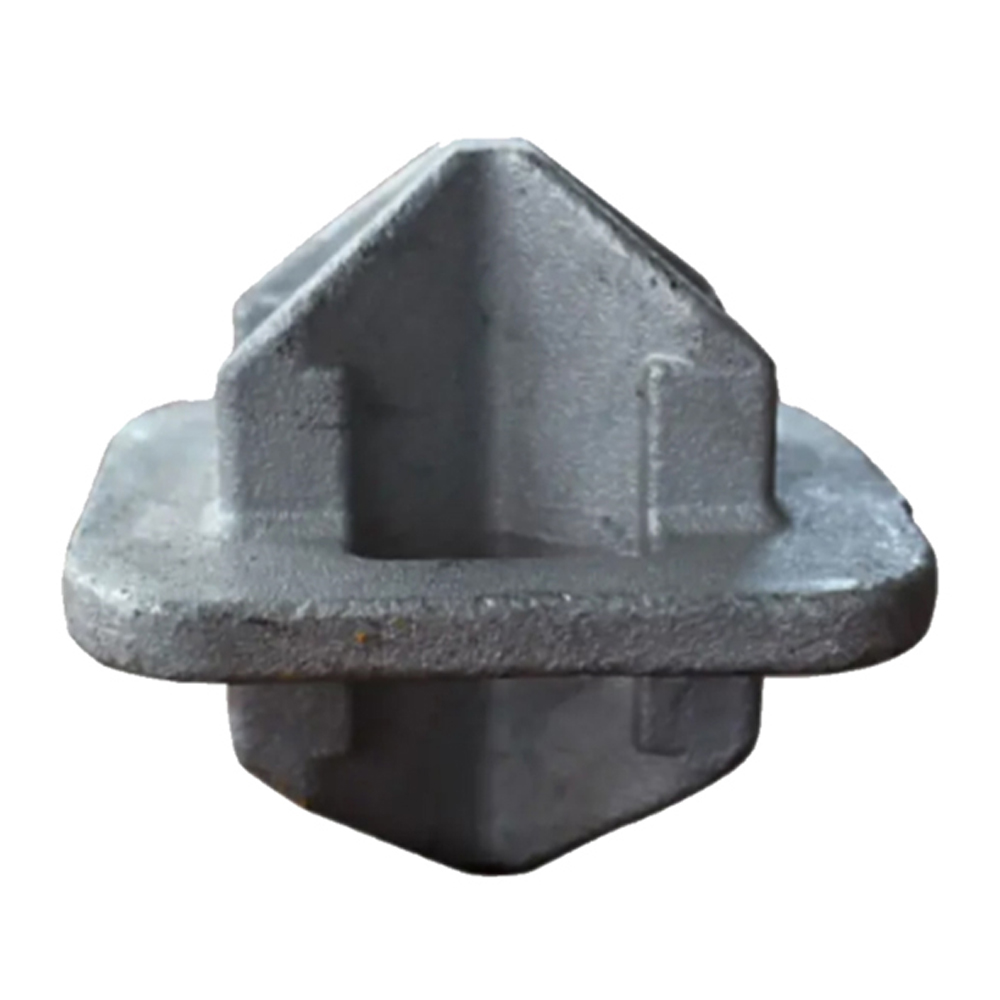

PRODUCT : SINGLE STACKING CONE (CONTAINER STACKING FITTING)
Application: Container Stacking and Positioning on Deck / Cargo Holds
Single Stacking Cone คือกรวยล็อกประคองตู้คอนเทนเนอร์ชนิดเดี่ยว (หรือกรวยสวมมุมตู้สองชั้น) เป็นอุปกรณ์จัดตำแหน่งและยึดตรึงตู้สินค้าที่ใช้สำหรับสวมเข้ากับเบ้ามุมตู้คอนเทนเนอร์ (Corner Casting) ในแนวดิ่งเมื่อมีการวางซ้อนตู้คอนเทนเนอร์ขึ้นไปหลาย ๆ ชั้น
ทำหน้าที่ล็อกประคองไม่ให้ตู้สินค้าสไลด์หรือเลื่อนหลุดออกจากระนาบในระหว่างการเดินทางทางทะเล ช่วยกระจายแรงกดทับของน้ำหนักตู้ในแต่ละชั้นได้อย่างมั่นคงและปลอดภัยตามมาตรฐานสากล

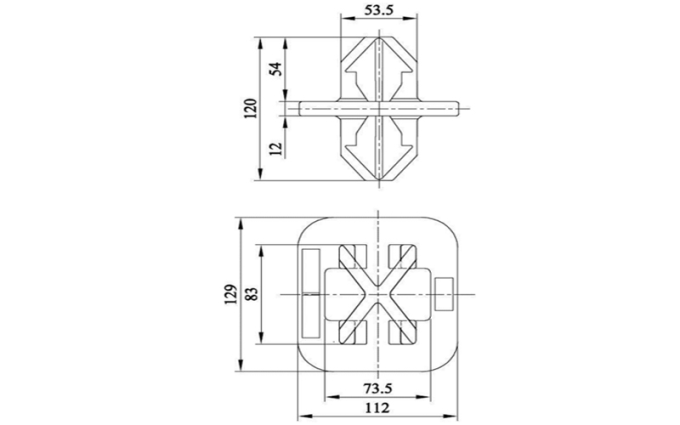

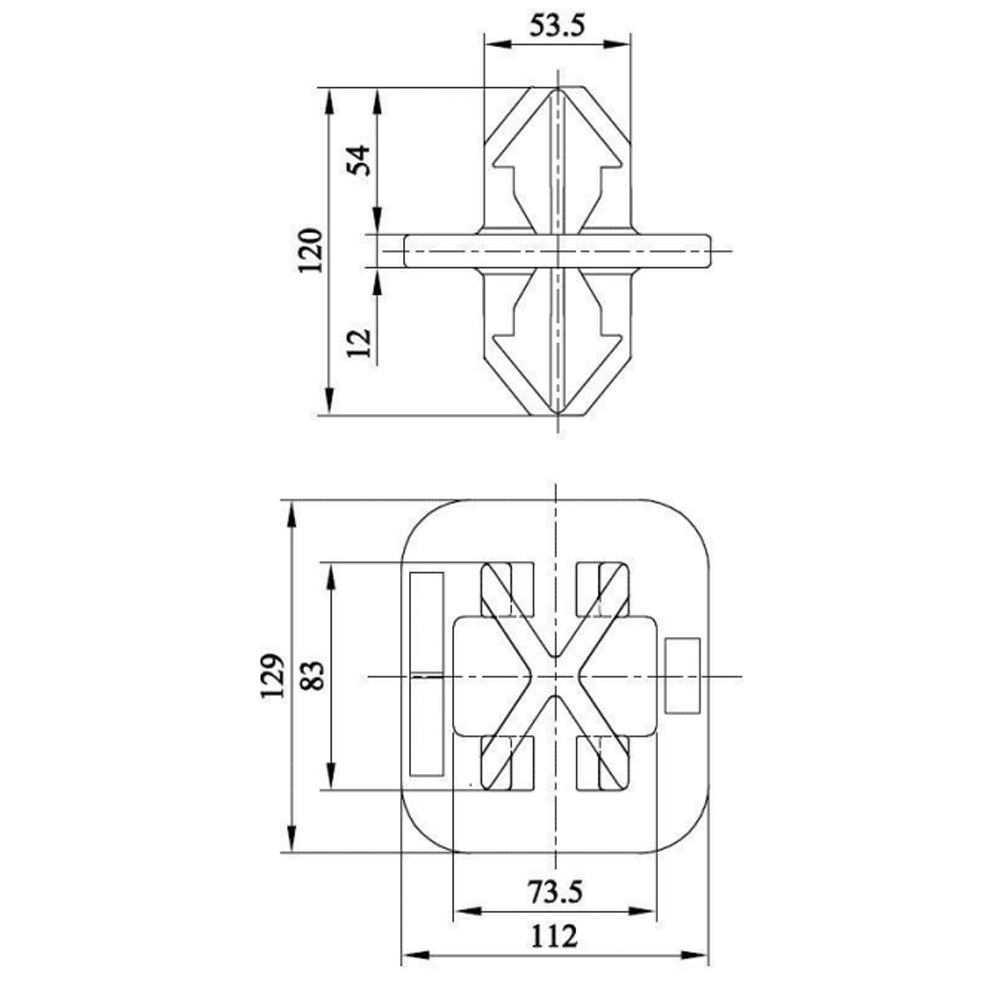

Technical Specifications (Dimensions)
| ประเภทสินค้า (Type) |
Single Stacking Cone (กรวยซ้อนล็อกชนิดเดี่ยว) |
| ความสูงรวมทั้งหมด (Total Height) |
120 mm |
| ความสูงเฉพาะตัวแกนกรวย (Cone Height) |
54 mm |
| ความหนาของแผ่นฐานกลาง (Flange Thickness) |
12 mm |
| ความยาวแผ่นฐานกลาง (Flange Length) |
112 mm |
| ความกว้างแผ่นฐานกลาง (Flange Width) |
129 mm |
| ระยะกว้างระนาบแกนกรวย (Cone Guide Width) |
73.5 mm |
| ระยะกว้างสันบนกรวย (Cone Top Width) |
53.5 mm / 83 mm |
| แรงทดสอบขีดจำกัด (Minimum Breaking Load) |
Compression: 1200 kN / Shear: 420 kN |
| วัสดุผลิต (Material) |
High Tensile Cast Steel (เหล็กหล่อเหนียวรับแรงอัดสูง) |
| การเคลือบผิว (Surface Treatment) |
Hot Dip Galvanized (ชุบสังกะสีจุ่มร้อนกันสนิมสมบูรณ์แบบ) |
